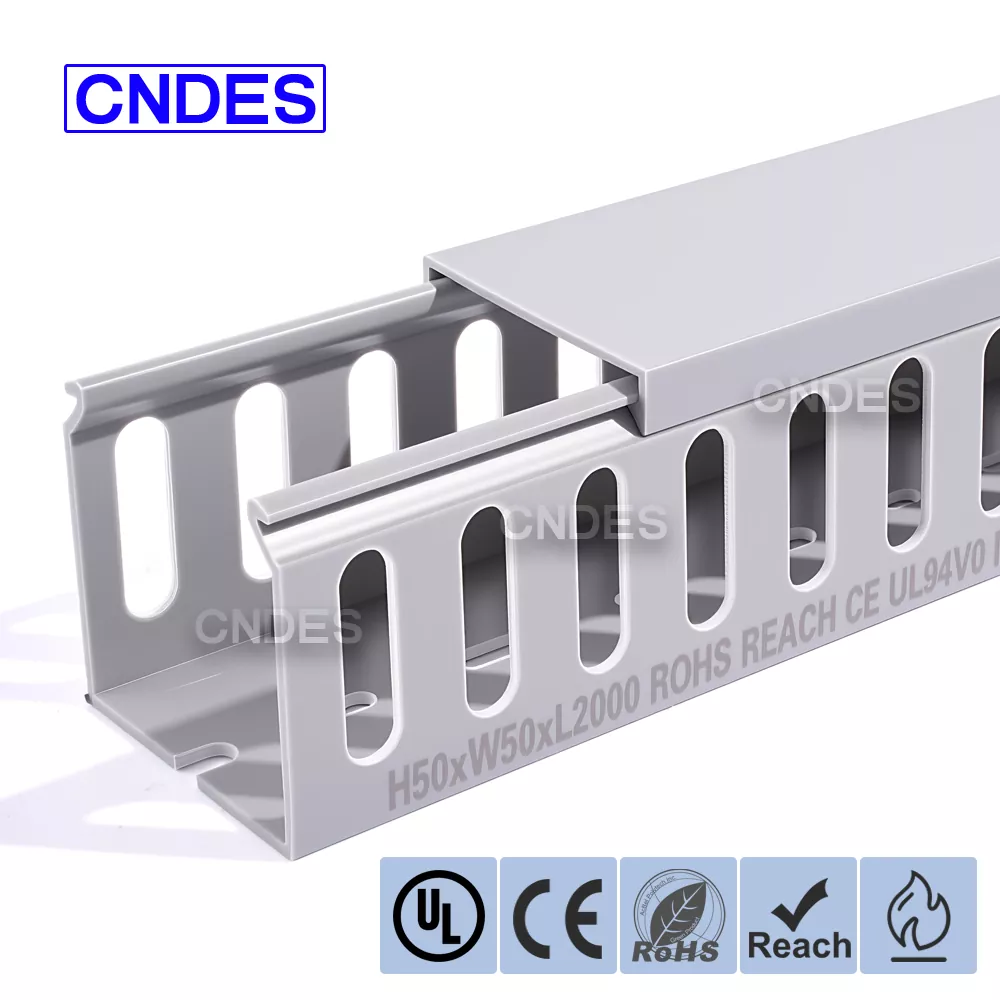

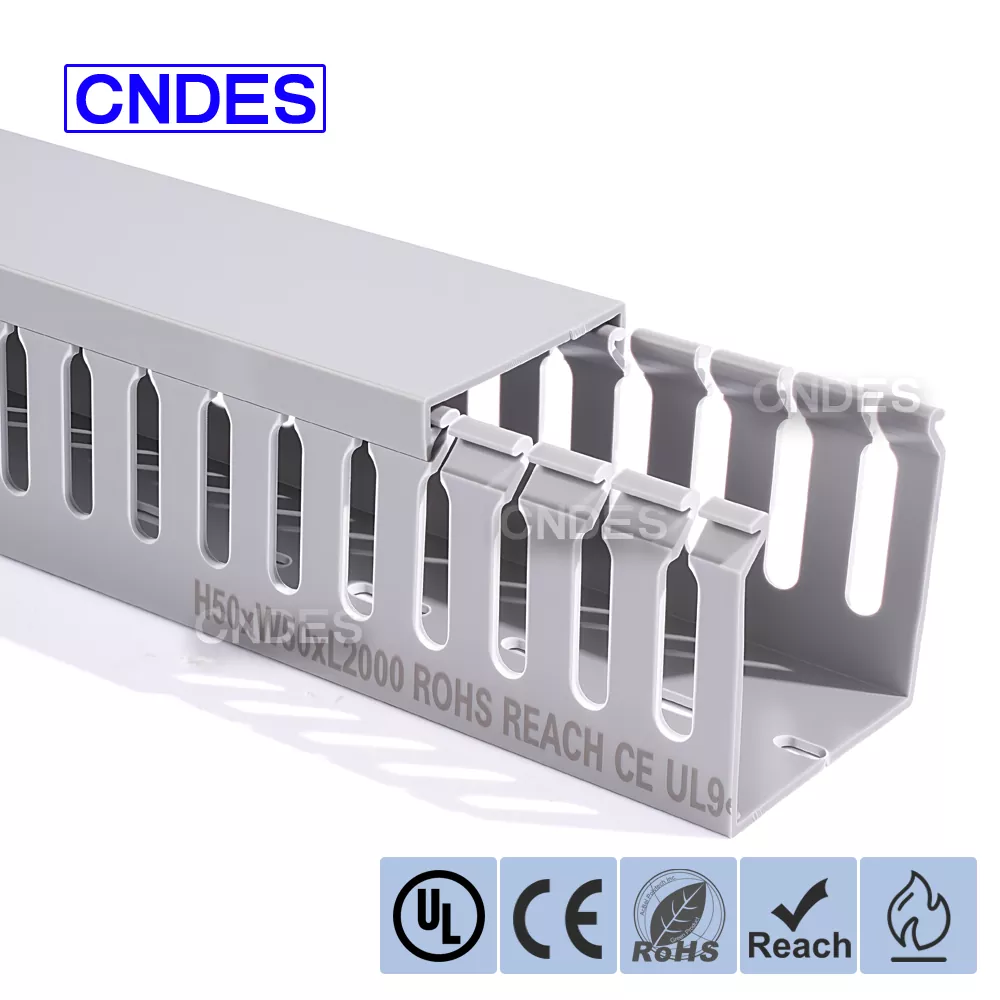

50 × 50 ПВХ з щілинами

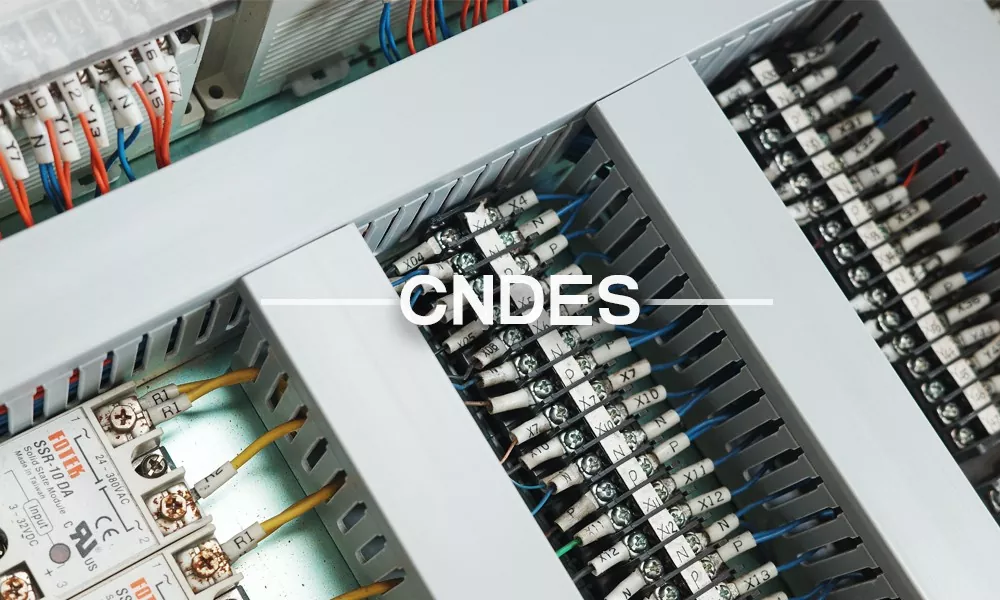

Індивідуальна кабельна труба з ПВХ із щілинами 50 × 50 призначена для ефективної організації кабелів в електричних панелях, шафах автоматизації та промислових системах керування. Цей кабельний канал із збалансованим квадратним профілем і відкритими гніздами для пальців забезпечує швидке розгалуження кабелю, чисту прокладку та просте обслуговування.

Ця модель, виготовлена ​​компанією CNDES, професійним виробником і постачальником кабельних каналів із ПВХ у Китаї, широко використовується в сферах застосування, які вимагають гнучкості, безпеки та тривалої довговічності.

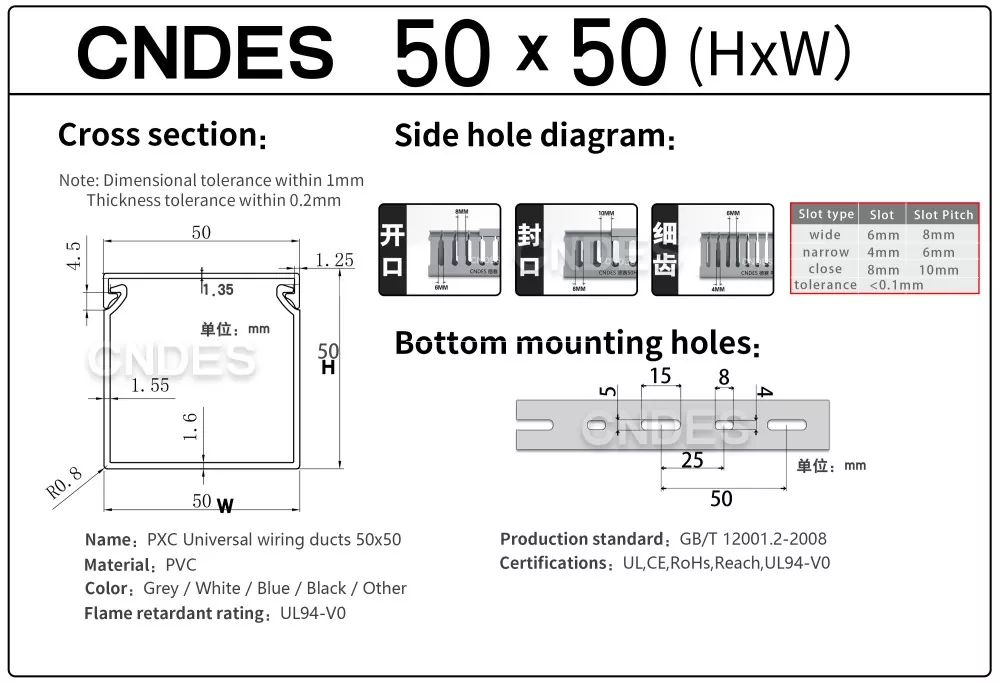

50*50-Технічний документ

Інструкція з використання

1. Підготовка перед встановленням

Перед встановленням виберіть відповідний розмір кабелепроводу та ширину щілини відповідно до кількості кабелю, діаметра кабелю та середовища встановлення, наприклад доступного простору та робочої температури.

Наприклад, вузькі конструкції пальцевих слотів підходять для областей з високою щільністю компонентів, тоді як ширші слоти дозволяють легше прокладати більші пучки кабелів.

Встановлюючи якісну кабельну трубу з щілинами ПВХ пальцевого типу 50×50, заздалегідь сплануйте шлях прокладання кабелю та позначте місця для монтажу на стінах або всередині електричних шаф. Уникайте місць із гострими краями, надмірної вібрації або високих температур.

Використовуйте рулетку та маркер, щоб забезпечити точне розташування та плавну маршрутизацію.

Підготуйте необхідні інструменти, включаючи викрутку, дриль (якщо потрібне свердління), рівень і ріжучі інструменти, такі як пилка або спеціальний різак для кабельних каналів.

2. Закріплення базової рейки

У разі кріплення до стіни або шафи використовуйте дриль, щоб просвердлити отвори в позначених точках. Вставте розпірні або пластикові анкери. Переконайтеся, що діаметр отвору відповідає розміру анкера, щоб запобігти нестабільності через отвори великого розміру. Вирівняйте базову рейку пальцевого каналу з ПВХ з прорізами за точками кріплення та затягніть гвинти за допомогою викрутки, щоб переконатися, що рейка надійно закріплена та не хитається. Використовуйте попередньо просвердлені монтажні отвори в каналі. Якщо потрібні додаткові точки кріплення, просвердліть отвори самостійно. Використовуйте рівень, щоб перевірити горизонтальне вирівнювання базового каналу, щоб уникнути труднощів із подальшим встановленням кришки або нахилом кабелю. Після регулювання знову затягніть гвинти, щоб запобігти зсуву.

3. Організація та вставка кабелю

Перш ніж вставляти кабелі, згрупуйте їх відповідно до функцій, наприклад кабелі живлення, сигнальні кабелі або кабелі даних, і за потреби позначте їх. Переконайтеся, що діаметр кабелю відповідає ширині щілини.

Обережно вставляйте кабелі через бічні прорізи або торцеві отвори високоефективного пальцевого каналу ПВХ із прорізами 50×50, уникаючи надмірного витягування, яке може пошкодити ізоляцію кабелю.

Для більших кабелів окремі «пальці» прорізів можна видалити уздовж попередньо розрізаних ліній або обрізати за допомогою ріжучих інструментів для створення ширших отворів.

Розташуйте кабелі шарами, щоб покращити організацію та подальше обслуговування. Загальноприйнятою практикою є розміщення силових кабелів внизу, а сигнальних кабелів — верхнього шару, щоб зменшити перешкоди.

4. Встановлення кришки

Вирівняйте пластину кришки з каналом основи, переконавшись, що краї пластини кришки повністю зачеплені з затискачами каналу основи або пазами ковзання. Для розсувних накладок вставте їх з одного кінця; для застібкових типів натисніть, доки він не зафіксується. Міцно притисніть кришку, щоб щільно закріпити її на каналі основи. Для кабельного каналу пальцевого ПВХ із щілинами поверніть кришку в заблоковане положення. Перевірте рівність кришки, щоб запобігти локальному підйому, який може спричинити проникнення пилу. Переконайтеся, що кришка надійно закріплена без зазорів, щоб запобігти потраплянню пилу чи сторонніх предметів усередину трубопровід. Якщо потрібна посилена герметизація, нанесіть герметик на краї кришки (виберіть клей, сумісний із ПВХ).

5. Обробка спеціального сценарію

Встановлюючи на вертикальних поверхнях, вибирайте чохли з протиковзким дизайном (наприклад, гумові накладки або посилені фіксаторами), щоб запобігти ковзанню. Періодично перевіряйте вертикально встановлену щілинну кабельну трубу з ПВХ, щоб переконатися, що кришки надійно захищені від гравітаційного ослаблення. У обмеженому просторі обріжте труби до відповідної довжини (використовуючи спеціалізовані ріжучі інструменти, щоб зберегти чисті краї на одному рівні). Після різання перевірте гостроту обрізаного краю. За необхідності відшліфуйте наждачним папером, щоб запобігти травмуванню кабелю чи оператора. Якщо температура навколишнього середовища наближається до верхньої межі температури трубопроводу (наприклад, 50°C або 85°C), виберіть модель, стійку до високих температур, або застосуйте додаткові заходи для розсіювання тепла. Наприклад, зарезервуйте вентиляційний простір навколо трубопроводу або встановіть вентилятори охолодження.

Шукаєте надійного постачальника або виробника кабельної труби з ПВХ із прорізами 50×50 у Китаї?

Зв’яжіться з CNDES сьогодні, щоб отримати зразки, технічні креслення або пряму цінову пропозицію на заводі.
